通用电工竞赛训练平台,电工技能实训装置

时间：2025-10-16 23:45:56 点击次数： 中人教仪厂

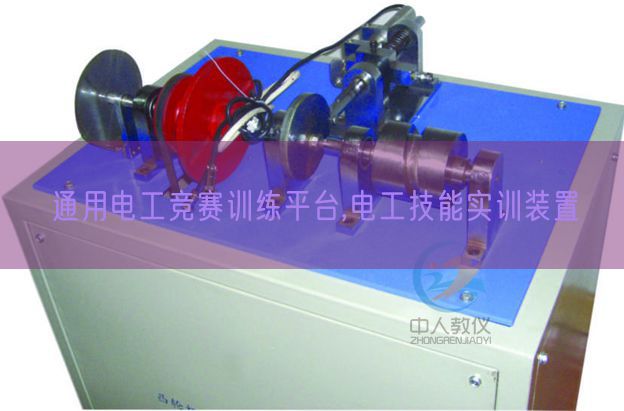

通用电工竞赛训练平台,电工技能实训装置(图1)

通用电工竞赛实训平台

一、基础简介
通用电工竞赛实训平台由铁板制作的考核平台、网孔板设备和电源装置等构成。按照教学和实验的需要，选用不一样的元件、器件和部位件，可实行不一样课程模型块，不一样项目的实验。使用完毕的元件、器件和部位件，从设备上拆下，集中保管，损坏和丢失少。设备配备装备漏电?；?、过载和电子回路?；?，保障人身安全和设备使用安全。 二、设备技术功能数值参考规格
1.外型：整体尺寸1200mm×850mm×1000mm（±10mm）；
2.设备的材料：钣金、木储物储物柜构造；
3.电源：
1)写入：三相AC 380V ±10% 50HZ 三相五线 ；
2)固定交流ACAC输出：三相五线 380V 接插式1组、220V接插式1组、220V插头座式1组，380V插头座式1组
4.?；ぃ喝鄱掀髯鞫搪繁；?，断路器设定有过载?；ぃ┑缈厣瓒ㄓ新┑绫；すδ?，漏电?；ざ鞯缌鳎ˋ）≤30mA，带电源指示。
三、设备构造功能
通用电工竞赛实训平台由实验屏（内置电源）、实验桌（含键盘）、储物储物储物柜三大部分构成。钢制表面经高温喷塑处置整理，美观大方而且有效起到防锈绝缘的作用；电源箱的布置依次为电源?；ぷ爸?、电源指示装置、电源输出；实验桌左侧装配备有角度可以调动的嵌入式的考核平台1张，全部元件均应用端子引出，学生接线只需在端子上实行接线，可以有效的?；ぴ?，转接端子应用接插两用端子排，便利与元件和实验电源屏的连接，右侧装备有网孔板一块，角度可调嵌入式装配；实验桌下部装备有至少4个导向轮，便利设备位移；储物储物储物柜应用标准构造和抽屉式，用来放置工量具以及实验图纸文档实验指导书。电脑经过可调动电脑支撑架装配于电源屏的上方。
四、设备可完成的经经典型实验项目举例
1. 电机点动与连续转动电子回路连接实验；
2. 按钮联锁的电机正、反转电子回路连接实验；
3. 接触器联锁的电机正、反转电子回路连接实验；
4. 接触器和按钮双重联锁的电机正、反转电子回路连接实验；
5. 两地控制的电机控制电子回路的装配；
6. 电机定子绕组串联电阻启动控制电子回路连接实验；
7. 按钮变换的Y－△启动控制电子回路的连接实验；
8. 电机半波整流能耗限限制动作作控制电子回路连接实验；
9. 电机全波整流能耗限限制动作作控制电子回路连接实验；
10. 电机反接限限制动作作控制电子回路连接实验；
11. 电机顺序启动控制电子回路连接实验；
12. 电机定时运行控制电子回路连接实验；
13. plc控制的三相异步电机正反转控制
14. PLC控制的三相异步电机Y-△启动控制
15. PLC控制的三相异步电机降压启动控制
16. PLC控制的三相异步电机能耗限限制动作作控制
17. 变频器功能功能数值设定与实操
18. 变频器报警与?；すδ?br /> 19. 多段速度选用变频调节速度
20. 外部端子点动控制
21. 控制电机正反转动作控制
22. 控制电机运行时间实操
23. 瞬间停电变频器功能数值设定
24. 外部电压（V）变频调节速度
25. 外部电流（A）变频调节速度
26. 三相异步电机的变频开环调节速度
27. PLC控制变频器调节速度
五、设备的配备
序号 名称 单位 数量 备注
1 电气装配实验装置 台 1 外观尺寸：1200mm×850mm×1000mm（±10mm）；
材 料：钢构造；符合国家相关环保要求；
写入电压（V）：AC 380 V±10% 50 Hz 三相五线；
容 量：＜1.5 kVA；
2 电气元件 套 1 配套
3 实验电机 台 1 三相异步电机 （380V，单速）
PN(W):60、nN(r/min):1400、 UN(V)：三相 AC 380 IN(A):0.33、连接组别：△/Y
台 1 三相异步电机（380V，单速带离心开关）
PN(W):60、nN(r/min):1400、UN(V):三相 AC 380 IN(A):0.33、连接组别：△/Y
4 实验用线 套 1
5 常用工量具 套 1 一字螺丝刀、十字螺丝刀、斜口钳、剥线钳、压线钳、数字万用表
6 网孔板 块 1 斜面嵌入式设计，545×465mm 用来学生实验装配电气元件、实验内容的自主创新、实验内容拓展升级；
8 智能考核系统 套 1 附件
9 工量具箱 个 1 配套
10 实验说明书 套 1 指导学生实验
六、配套元件
序号 名称 规格型号 单位 数量 备注
1. 空气开关 DZ47-60 C16 4P 只 1
2. 熔断器座 RT18-32 3P 个 1
3. 熔断器座 RT18-32 2P 个 1
4. PLC主机 OMRON-CP1H—XA40DR 台 1
5. PLC下载线 USB-方口 条 1
6. 变频器 FR-E740 0.75KW 台 1
7. 交流ACAC接触器 CJX2-0910 AC220V 个 5
8. 辅助触头 F4-22 个 3
9. 空气延时触头 F5-T2 个 2
10. 行程开关 YBLX-19/001 个 2
11. 热过载继电器 NR2-25 0.63-1A 个 2
12. 按钮盒 BX3-22 个 2
13. 按钮开关 LA38-11BN 22mm 黄 个 1
14. 按钮开关 LA38-11BN 22mm 绿 个 1
15. 按钮开关 LA38-11BN 22mm 红 个 1
16. 电源指示灯 AD16-22DS 220V 22mm 黄 个 1
17. 电源指示灯 AD16-22DS 220V 22mm 绿 个 1
18. 电源指示灯 AD16-22DS 220V 22mm 红 个 1
19. 接插两用接线端子 18位 套 1
20. 通用导轨 米 1.5
21. 接地端子 条 1
22. 线槽 30×30mm 米 4.5

常见问题：

1、如果我要购买通用电工竞赛训练平台,电工技能实训装置，是否有安装、培训服务呢？

答：我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的，都是提供安装、培训服务的。

2、你们的通用电工竞赛训练平台,电工技能实训装置是否能开增值税专用发票？

答：可以的，我们是正规企业，并且已经升级到一般纳税人，可以开具增值税专用发票，如果您需要开通用电工竞赛训练平台,电工技能实训装置的发票，您需要提供开票资料。

3、你们的通用电工竞赛训练平台,电工技能实训装置都是自己生产的吗？都有什么产品资质？

答：我们公司是专业生产教学设备的企业，完全自主生产，并通过了最新版ISO9001认证，拥有多项专利与著作权。
