自动扶梯教学模型实训装置
时间：2026-02-16 06:01:11 点击次数：
中人教仪厂
-35DT 自动扶梯教学模型实验装置
一、设备基础简介
1.自动扶梯模型实验考核装置是按照商用自动扶梯的维护和保养要求研发的一种实验平台。适合于各类职业院校和技工学校的自动扶梯装配与维保、楼宇自动化、机电自动化等电梯相关专业以及职业资格鉴定中心和培训考核机构。整个装置应用铝制型材骨架、曳引装置、铝制驱动装置、扶手驱动装置、梯路铝制导轨、梯级传动链、铝制梯级、梳齿前沿板、电气控制系统等部分构成。
2、自动扶梯模型实验考核装置电源管理系统：权限登陆、过载?；ぁ⒌缭淳偷厥凳奔嗫?、相序?；?，运行时间记录，定时运行、手动润滑/自动润滑等功能。
3.电气控制应用西门子plc系统，驱动应用变频节能控制；智能故障考核系统应用10寸真彩触摸屏。系统有电源管理、扶梯运行状态区、教师登陆和学生登陆功能，16个故障设计功能，定时排故，考题计分功能，扶梯模型配套有电气故障点设定，学生可以经过故障现象在装置上检验测试、查找故障点，并将其修复。经过在该实验装置上的实验实训，使学生能够真正学习掌控把握和掌控把握自动扶梯的装配维修保养技术及技能。具备故障反馈、故障代码查询。
4.自动扶梯模型实验考核装置装配在位移车上可以便利完成位移、旋转，便利教学。
二、技术功能数值
1、写入电源：一相三线220V±10% 50Hz；
2、作业环境：环境温度（℃）为-5℃～+40℃，相对湿度＜85%（25℃）；
3、整机容量（KV）：≤2.5kVA；
4、模型尺寸：4350mm（长）×1200mm（宽）×2520mm（高）；
移 动 车：4350mm×1200mm×820mm
控 制 台：1200×750×1210mm（长*宽*高）；
5、提升高度：600mm；
6、运载能力：100KG
7、驱动方法：PLC可编程控制，变频节能起动/运行；
8、电源管理系统：电压（V）、电流（A）工况就地实时监控，电源锁定；
9、智能故障考核系统应用10寸真彩触摸屏。具备16个常见故障设计功能。
10、安全?；ぃ荷瓒ㄓ斜；そ拥亍⒐?、过流、漏电流（A）?；すδ?，安全符合国家标准。
三、实验项目
1、认识自动扶梯的构造，涨紧装置、梯级、梯级导轨、扶手带、牵引链、梳齿板、驱动装置等主要部位件名称及作用。
2、认识自动扶梯装配?；ぷ爸玫淖饔?、装配位置含有概括：曳引链条断裂?；ぷ爸?、扶手带入口安全保护装置、梯级下沉保护装置、驱动链断链保护装置、扶手带断带保护装置、限制动作器、机械锁紧装置等。
3、自动扶梯的基础安全实操与使用；
4、梯级的拆卸装配实操；
5、梳齿板的调节；
6、梳齿前沿板的调节；
7、扶手带的张紧的调节；
8、梯级链张紧的调节；
9、驱动链的调节；
10、自动扶梯紧急救援；
11、扶梯安全线路故障查找及排除；
12、扶梯防逆转机械实验；
13、扶梯安全监控电子回路故障查找及排除；
14、辅助限制动作机械实验；
15、上下部曳引链安全实验
16、主机断链安全实验
四、智能考核系统
智能故障考核系统：应用10寸真彩触摸屏，
五、曳引装置（驱动）
由交流AC电机、专用减慢速度器、限制动作器、手动盘车和传动齿轮等构成。
六、驱动链轮装置
1、传动齿轮应用15mm厚铝制板材数控精加工而成，精确度高重量（kg）轻，不生锈，
2、梯级链条应用2mm厚镀锌板制作主，铝制销轴，传动平稳，不起锈。
七、扶梯防逆转装置（机械加光电联锁）
防逆转装置如下图，装置装在扶梯上部驱动位。在扶梯上行时凸轮顺时针转动，若扶梯发生异常现象而逆转则凸轮逆转，此时打杆使限位开关动作并使扶梯主刹和副刹动作从而使扶梯停止，反之亦然。同时此功能具备手动测量试验实操功能。
八、梯级（踏板）链轮张紧装置
应用弹簧式张紧装置，使梯级链条始终保持张紧状态，及时抵消在可控界限内因梯级伸长而造成梯级（踏板）等相关部位件的偏离、晃荡、冲撞与噪声。本装置全部应用铝制板材制作。
九、扶手带驱动装置
由扶手齿轮、扶手摩擦轮、张紧轮、托辊轮、压辊轮、托带链、回转链行扶手导轨构成扶手带动力系统。
十、配套拟真系统：
1、自动扶梯拟真互动实验系统(以下简称：本系统)是基于WEB3D虚拟现实技术平台研发组建的拟真教学系统，可对扶梯的内部构造构成以及拆卸装配过程和作业原理实行直观的动态展示，弥补了扶梯实验设备的上述不足，让学生沉浸在拟真互动实验系统中，身临其境的互动体验，积极参与，主动探索知识，可按照自身实际需求随时随地，模仿任何场景，自由自在的教学。全部设备、器件材料、零部位件全部是虚拟的，在教学的过程中不会因为任何错误实操造成危险事故，也不会因为实操失误而造成损失，大幅降低实验设备的维护费用以及对实验器件材料的损伤，每一个学生均可以参与其中，有效的改变了以往因实验设备不足迫使学生分组学习掌控把握的局面。
2、本系统含有扶梯拟真系统简介、扶梯电气线路图、扶梯零部位件名称、扶梯拆卸拟真演示、扶梯拆卸引导练习、自动扶梯的作业原理、教学资源包等功能模型块，各模型块又按照知识内容细分为桁架构造、驱动主机(曳引机)、梯级与梯路、驱动装置、扶手装置、防护装置六个节点。
3、扶梯零部位件名称模型块以三维（3D）动态的模型展示扶梯的各个零部位件，用户可以360度随意视角自由的查看，对零部位件实行缩放、平移、旋转、隐藏、显露等交互实操，用户还可选用查看动态的爆炸视图，方便理解其内部的构造，每个零部位件会显露一个对应的小标签，当用户点击该标签后将显露该零部位件的名称和简介说明。
4、扶梯拆卸拟真演示经过三维（3D）交互的动画来动态的展示扶梯拆卸过程，按照特定的逻辑顺序而设定，有拆卸装配的先后顺序，符合实际实操中的流程和顺序。此模型块是为了第一次使用拆卸装配拟真的师生，熟悉正确的实操流程和拆卸装配顺序以及注意事项。在扶梯拆卸引导练习模式中，将要拆卸装配的零件会闪烁发光，提醒用户当前应该拆卸装配此零部位件，点击该零件，将反馈一个正确的提醒音并播放该零件的拆卸装配动画，如果实操错误，将反馈一个错误提醒音并视为无效实操不播放任何动画，直到选用正确拆卸装配顺序的零件，系统才会播放其对应的动画，完成之后再开始下一动作。
5、自动扶梯的作业原理分为曳引机、梯级梯路、驱动装置和扶手装置四个节点，充分的发挥三维（3D）动画的技术优势，立体直观的动态展示扶梯的作业状态，各机构部位件的协同作业过程，并经过剖切、透明等方法展示其机构运行的原理。
6、本系统还将提供扶梯的电气线路图，或零部位件的布置构造图纸，经过二维三维（3D）集合的方法，可对构造原理以及知识点做完整的解析。
十一、设备主要配备
|
配备 |
整体桁架 |
铝制型材 |
|
拖动方法 |
西门子s7/200PLC可编程，变频节能控制 |
|
角度 |
35度 |
|
提升高度 |
600mm |
|
运载能力 |
100KG |
|
控制系统 |
经过光电感应检验测试，自动控制 |
|
电机传动方法 |
蜗轮蜗杆传动 |
|
梯级构造 |
铝制梯级，黄色梯级边框 |
|
电源适应 |
一相三线220V±10% 50Hz； |
|
梯级宽度 |
600mm |
|
装饰 |
扶壁板 |
高度 |
900mm |
|
材料 |
钢化玻璃 |
|
厚度 |
8mm |
|
扶手带 |
型式 |
窄型扶手带 |
|
色彩 |
黑色(可选彩色) |
|
构造 |
扶手带为特制防老化制作，内镶嵌钢丝，内表面为耐磨损、防水浸滑动层 |
|
内外盖板 |
彩色有机玻璃 |
|
梳齿板材料 |
黄色ABS或铝制 |
|
桁架 |
型材 |
欧标铝型材框体结构构造 |
|
规格 |
主框体结构80*80mm，次要支撑架40*40mm |
|
内外盖板 |
外盖板 |
2mm材料钣金冲压而成 |
|
内盖板 |
2mm材料钣金冲压而成 |
|
围裙板 |
左右围裙板 |
2mm材料钣金制作而成 |
|
上下平台 |
|
钣金骨架，上铺透明有机玻璃 |
|
安全?；ぷ爸?/span> |
上行运行指示 |
|
下行运行指示 |
|
安全检修盒装置 |
|
相序保护装置 |
|
起动铃声提醒 |
|
电机短路及过载?；?/span> |
|
电器防反转装置 |
|
电子回路接地故障保护 |
|
节能装置—变频控制 |
|
上下平台踏板安全装置 |
|
上部扶手带入口安全装置 |
|
下部扶手带入口安全装置 |
|
上部右围裙板安全装置 |
|
下部右围裙板安全装置 |
|
上梳齿板异常安全装置 |
|
下梳齿板异常安全装置 |
|
上部曳引链安全装置 |
|
下部曳引链安全装置 |
|
主机链断链?；ぷ爸?/span> |
|
主电子回路开关 |
|
停止开关 |
|
手动盘车轮 |
|
急停按钮 |
|
安全检验测试装置 |
上部钥匙起动 |
|
下部钥匙起动 |
|
上部乘客检验测试 |
|
上部乘客检验测试 |
|
主机超速检验测试 |
|
主机防逆转检验测试装置（机械部分+光电） |
|
辅助刹车装置 |
|
上部梯级丢失检验测试（可经过触摸屏设定演示） |
|
下部梯级丢失检验测试（可经过触摸屏设定演示） |
|
左梯级链断链检验测试（可经过触摸屏设定演示） |
|
右梯级链断链检验测试（可经过触摸屏设定演示） |
|
左扶手带超速检验测试（可经过触摸屏设定演示） |
|
右扶手带超速检验测试（可经过触摸屏设定演示） |
|
右扶手带异常检验测试（可经过触摸屏设定演示） |
|
左扶手带异常检验测试（可经过触摸屏设定演示） |
|
限制动作器行程检验测试 |
|
润滑泵缺油检验测试 |
|
梯级塌陷检验测试 |
|
报警灯提醒 |

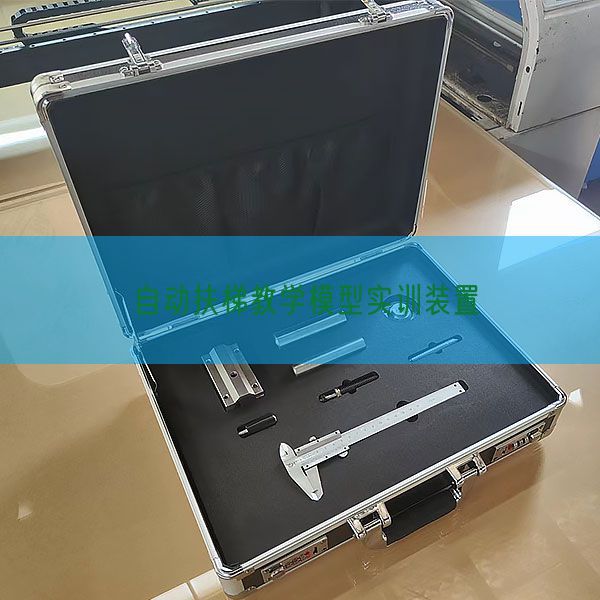

十二、配套工量具表单
|
序号 |
名称 |
型号/规格 |
数量 |
单位 |
|
1 |
卷尺 |
3m |
1 |
把 |
|
2 |
万用表 |
MF47 |
1 |
只 |
|
3 |
内六角扳手（组套） |
BM-C9 |
1 |
套 |
|
4 |
全抛光梅花开口两用扳手 |
10 |
1 |
把 |
|
5 |
全抛光梅花开口两用扳手 |
13 |
1 |
把 |
|
7 |
全抛光梅花开口两用扳手 |
16 |
1 |
把 |
|
8 |
全抛光梅花开口两用扳手 |
18 |
1 |
把 |
|
9 |
T型六角扳手 |
5mm |
1 |
把 |
|
10 |
开口扳手 |
8～10 |
1 |
把 |
|
11 |
开口扳手 |
12～14 |
1 |
把 |
|
12 |
开口扳手 |
17～19 |
1 |
把 |
|
13 |
一字穿心螺丝批 |
5×75 |
1 |
把 |
|
14 |
十字穿心螺丝批 |
5×75 |
1 |
把 |
|
15 |
工量具箱 |
塑料大号 |
1 |
只 |
|
16 |
尖嘴钳 |
8寸 |
1 |
把 |
|
17 |
斜口钳 |
6寸 |
1 |
把 |
|
18 |
平口钳 |
8寸 |
1 |
把 |
|
19 |
活扳手 |
300×36 |
1 |
把 |
|
20 |
铁板尺 |
300mm |
1 |
把 |
