换热器管路拆装实训装置

时间：2026-02-08 22:00:54 点击次数： 中人教仪厂

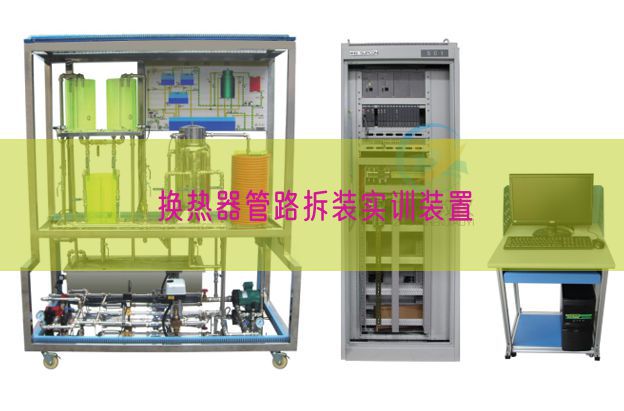

换热器管路拆装实训装置(图1)

-HRQ101 换热器管路拆卸装配实验装置



（参考图）
分项 说 明
装置功能 1．用来实训学生拆卸和组装化工生产常见的管路、管件及换热器等。能实行管路的拆卸与组装；法兰、螺纹的连接实训；并能实行管路气密、耐压、试漏测量试验。
2．考察学生全面解析系统、辨别正误和迅速决策等能力，在实践中集合了识图能力、出具规范表单、安全实操等各项课程理论功底的考察。
3．配套流体输送机械、化工仪表和机械制图等多门课程的教学实践，如管件识辨、流量计装配和四大化工参量的装配、检验测试、显露等。
4、查验学生对换热器内部构造熟悉程度、考察选手对化工设备安全性检验知识及技能掌控把握的程度。
设计功能数值 液体流量：0～8m3/h。
液体温度（℃）：常温。
外观尺寸 对象部分：3800×800×2400 (长×宽×高mm)，钢制花纹板喷塑底座。整机应用304不锈钢制作，喷漆花纹防滑铁板底座。
测控部分：开关盒包括于对象部分之上。
外配设备：无。
公用工程 水：装置自带贮水箱，实验前用清洁水源灌注满，实验过程中可循环使用，实验结束后排空即可。
电：电压（V）AC380V，功率（W）4.4kW，三相四线制（三火线一零线）。每个实验室需配备1~2个接地点（安全地及信号地）。
气：无。
实验物料 清洁自来水
对象构成 水箱：不锈钢材料，带贮水排空底阀，进水管路设定专用连接口。
循环水泵：机械密封卧式连轴化工泵 供电：三相380VAC ，功率（W）：4.4kW，数量2台。
水泵进口管路：不锈钢材料，DN50，协作法兰装配阀门及过滤器。
水泵出口管路：不锈钢材料，DN32及DN40，协作法兰装配阀门。
回流管路：不锈钢材料，DN25。
安全泄压管路：不锈钢材料，DN25。
灌泵管路：不锈钢材料，专用灌泵管路，便利实操检验。
耐压测量试验管路：不锈钢材料，专用管路耐压测量试验连接口。
电源设备：布线槽，带漏电保护的空气开关盒。
测控构成 变量 检验测试机构 显露机构 执行机构
离心泵
进口压力		 压力表： 精确度：1.5%FS 压力表就地显露 无
离心泵
出口压力		 压力表： 精确度：1.5%FS 压力表就地显露 管路出口阀
（手动）
流体流量 玻璃转子流量计：精确度：4%FS 流量计就地显露 管路出口阀
（手动）
流体温度（℃） 双金属温度（℃）计：精确度：1.5%FS 温度（℃）计就地显露 无
设备装系统 名称 规格 数量 备注
循环水泵 机械密封卧式连轴化工泵，功率（W）：2.2KW,流量：10m3/h。 2 国标
水箱 镜面不锈钢，φ500×600 2
换热器 不锈钢（列管）Φ 219；换热管，φ 20×2×1000mm，16 根。 1
过滤器 不锈钢，法兰式，DN50 1 国标
电动调动阀 不锈钢，法兰式，DN32，4-20mA输出，精确度：0.5%FS 1 国标
闸阀 不锈钢，法兰式，DN50 2 国标
铜球阀 螺纹式DN15 4 国标
止逆阀 不锈钢，DN40 1 国标
安全阀 不锈钢，DN25 1 国标
截止阀 不锈钢，法兰式，DN40 1 国标
法兰 不锈钢，DN32 1组 国标
不锈钢，DN40
不锈钢，DN50 国标
活接、三通、
弯头等		 不锈钢，与管路配套 1组 国标
管路 不锈钢管
DN25、N32、DN40、DN50		 1组 国标
不锈钢软管 1 国标
电气构成 电气元件 数量
电源插头 1个
4P空气开关 1个
8路开关盒等 1组
备注 上述不锈钢均为SUS304材料。
拆卸装配工量具及试压检漏设备
序号 名称 规格 单位 数量
1 管子钳 450mm 把 1
2 管子钳 300mm 把 1
3 活动扳手 12寸 把 1
4 活动扳手 10寸 把 1
5 呆扳手 17~19 把 1
6 呆扳手 22~24 把 1
7 两用扳手 17mm 把 1
8 两用扳手 19mm 把 1
9 两用扳手 22mm 把 1
10 两用扳手 24mm 把 1
11 木榔头 2.5寸 把 1
12 穿心一字批 12寸（敲棒） 把 1
13 螺丝一字批 小号 把 1
14 螺丝一字批 中号 把 1
15 螺丝十字批 小号 把 1
16 螺丝十字批 中号 把 1
17 水平尺 600mm 把 1
18 直角尺 LG-ZT300 12"/300mm 把 1
19 卷尺 3m 把 1
20 普通游标卡尺 LG-W150 6"/0-150mm 把 1
21 螺栓螺母 M12×45 套 10
22 螺栓螺母 M14×50 套 20
23 螺栓螺母 M14×55 套 10
24 生料带 聚四氟乙烯　 卷 4
25 石棉垫片 DN25 片 10
26 石棉垫片 DN32 片 10
27 石棉垫片 DN40 片 10
28 石棉垫片 DN50 片 10
29 螺旋紧线器(花篮) 14寸 只 2
30 吊环 与螺旋紧线器配套 只 2
31 不锈钢管夹 夹Ф38 的管子 只 2
32 膨胀螺丝 Ф10 个 4
33 安全帽 橘红色 顶 3
34 试压泵 SB-2.5手动 台 1
35 货架 2.4×0.6×1.5(m)
(分三层）		 个 1

常见问题：

1、如果我要购买换热器管路拆装实训装置，是否有安装、培训服务呢？

答：我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的，都是提供安装、培训服务的。

2、你们的换热器管路拆装实训装置是否能开增值税专用发票？

答：可以的，我们是正规企业，并且已经升级到一般纳税人，可以开具增值税专用发票，如果您需要开换热器管路拆装实训装置的发票，您需要提供开票资料。

3、你们的换热器管路拆装实训装置都是自己生产的吗？都有什么产品资质？

答：我们公司是专业生产教学设备的企业，完全自主生产，并通过了最新版ISO9001认证，拥有多项专利与著作权。
