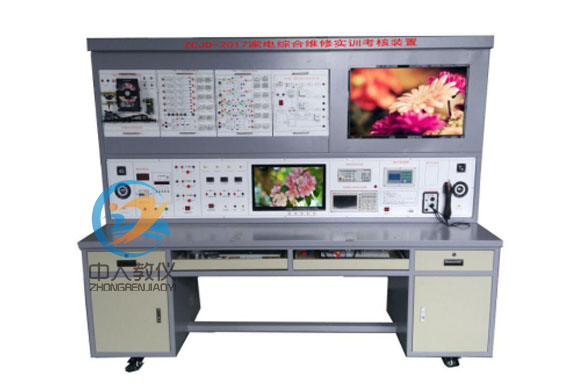

家电维修综合实训考核装置（创新型）
家电维修综合实训考核装置（创新型）,家电综合维修实验台按照职业教育的教学和实训要求而研发的产品，适合高职院校、职业学校的应用电子技术、电子电器应用与维修等专业的电视 ...
中人教仪厂是专业生产家电维修综合实训考核装置（创新型），家电综合维修实验台及配件的厂家,生产的家电维修综合实训考核装置（创新型），家电综合维修实验台品质过硬，中人品牌在国内已经拥有几百所院?？突А?/p> 常见问题： 1、如果我要购买家电维修综合实训考核装置（创新型）、家电综合维修实验台，是否有安装、培训服务呢？ 答：我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的，都是提供安装、培训服务的。 2、你们的家电维修综合实训考核装置（创新型）、家电综合维修实验台是否能开增值税专用发票？ 答：可以的，我们是正规企业，并且已经升级到一般纳税人，可以开具增值税专用发票，如果您需要开家电维修综合实训考核装置（创新型）、家电综合维修实验台的发票，您需要提供开票资料。 3、你们的产品都是自己生产的吗？都有什么产品资质？ 答：我们公司是专业生产教学设备的企业，完全自主生产，并通过了最新版ISO9001认证，拥有多项专利与著作权。
本文关键词：家电维修综合实训考核装置（创新型）
主体?？椋阂勒兆ㄒ到萄笛槭笛悼己诵枨笊杓颇？槿缦拢?br />
1、液晶电视教学系统实训主体?？楣蚁?br />
2、变频空调系统教学实训主体?？楣蚁?br />
3、智能冰箱控制系统实训主体?？楣蚁?br />
4、家用热水器控制系统实训主体?？楣蚁?br />
5、电磁炉控制系统实训主体?？楣蚁?br />
6、电饭煲控制系统实训主体模块挂箱
一、实验台主要配置：
7、微波炉控制系统实训主体?？楣蚁?br />
8、洗碗机控制系统实训主体?？楣蚁?br />
9、5.1功放系统控制效果实训主体?？楣蚁?br />
10、全自动洗衣机控制系统实训主体?？楣蚁?br />
模块一、液晶电视教学系统实训主体模块
1、液晶电视实训主板：采用最新主流MST方案设计的液晶电视实训主板（教学专用版），固定于主体?？橹?，快速分离拆卸设计，方便独立教学及损坏独立更换；配套对应清晰电路原理图纸及工作分析教程、教学实训教材，可以直接实现各种实验测量、波形测量、故障演试、供电指示、启动指示、操作控制、工厂调试、检修实训等教学实训项目课程。
2、供电部分：液晶电视电源板安装于主体?？椴嗝妫怀鲋饕缪共馐缘?；快速拆卸设计，方便独立教学项目实训；配套对应清晰电路原理图纸及工作分析教程、教学实训教材，可以直接实现相应实验测量、故障演试、工作指示、启动指示、检修实训等教学实训项目课程。
3、背光部分：背光板固定于液晶屏面板背面，快速分离拆卸设计，方便独立教学及项目实训；配套教学实训教材，可以直接实现相应实验测量、故障演试、工作指示、启动指示、检修实训等教学实训项目课程。
4、工作指示：直观指示设计，供电电源指示、系统运行指示、主板运行指示、主电源启动控制指示、去屏信号供给指示、液晶屏供电控制指示、背光启动控制指示。在系统运行过程中，对应指示灯亮灯顺序直观呈现出整机系统启动过程；
5．电压监测：直观显示整机各组供电5VS、24V、12V、5V的电压/电流显示、能够直观监测待机供电及控制变化，可以直观实现实验测量、工作显示、启动显示、检修实训等教学实训项目课程。
6、操作控制：功能按键开关和?？亟邮湛刂普低吃俗?，配套多功能遥控器实现各项实验实训项目教学。
7、主板程序：依照教学应用需求开发系统软件程序，满足各种教学实验实训需求的故障演试、排查测试、工厂调试，展现软件程序引起的故障现象与解决办法。
?？槎?、变频空调系统教学实训主体?？?br />
了解变频空调控制部分结构及原理
2.了解变频空调各?？樵谡隹刂撇糠种械淖饔?br />
3.掌握变频空调电气控制线路原理
4.变频空调电器元件的测量及系统运行原理
5.变频空调的故障与分析
（1）红外接收管坏
（2）室内环境温度传感器开路
（3）室内盘管温度传感器开路
（4）室内风机转速传感器开路
（5）步进电机坏
（6）室内风机坏
（7）变压器T1坏，无输出
（8）室内机7805坏，无输出
（9）继电器RY1线圈开路
（10）U1芯片坏
（11）蜂鸣器坏
（12）室外风机坏
（13）四通阀线圈坏
（14）室外环境温度传感器坏
（15）室外盘管温度传感器坏
（16）整流桥坏
（17）变压器T2坏，无+15V输出
（18）变压器T2坏，无+12V输出
（19）室外机7805坏，无输出
（20）控制风机继电器RY03坏
（21）室内机室外机通讯故障
?？槿?、智能冰箱控制系统实训主体模块
1、 智能电冰箱电气线路器件的认识和测量
2、 电冰箱电气控制线路接线及系统运行
3、 间冷式电冰箱维修实训及故障分析
（1） 门灯开路故障
（2） 冰箱冷冻室温度传感器开路
（3） 冰箱化霜温度传感器开路
（4） 风扇电机开路
（5） 门开关开路
（6） 补偿开关开路
（7） 补偿电热丝开路
（8） 化霜电热管开路
（9） 压缩机启动器开路
（10）压缩机热?；て骺?br />
?？樗?、家用热水器控制系统实训主体?？?br />
1、配置电热器内部电路控制系统原理图
2、故障模拟检测点
3、内置设故排故系统（可由电脑随机设置故障点）
4、故障点采用可更换透明元件、即学生根据故障现象排查损坏元件，采用插拔式更换元件。（1） 主板 +12V 电源丢失故障
（2） 红外接收头损坏故障
（3） 指示灯亮不加热故障现象与维修
（4） 电热水器加热温度低于设定温度故障现象与维修
（5） 电热水器温度传感器故障
（6） 手动控制按键损坏
（7） 漏电开关故障
（8） 电加热故障
模块五、电磁炉控制系统实训主体模块
1.电磁炉常用元器件，控制芯片，显示器件的认识与检测
2.电磁炉控制电路原理的认识
3.电磁炉温度传导的工作原理
4.电磁炉检锅系统故障与排除
5.电磁炉操作显示正常，不加热的故障与排除
6.电磁炉功率驱动管损坏的故障与排除
7.电磁炉散热器风机损坏的故障与排除
模块六、电饭煲控制系统实训主体?？?br />
1.微电脑控制电饭锅常用元器件，控制芯片，显示器件的认识与检测
2.微电脑控制电饭锅结构的认识及拆装
3.微电脑控制电饭锅能量转化，温度传导的工作原理
4.微电脑控制电饭锅加热，保温相互转换及工作原理
5.微电脑控制电饭锅定时加热，煮饭，保温的设定及工作原理
6.微电脑控制电饭锅的常见故障及维修
7.微电脑控制电饭锅控制电路常见故障的检测及维修微波炉?？?br />
?？槠?、微波炉控制系统实训主体?？?br />
1.微波炉主要元器件，控制芯片，显示器件的认识与检测
2.微波炉加热的原理分析
3.微波炉微波产生电路的常见故障及检测维修
4.微波炉控制电路及定时电路常见故障与检测维修
5.微波炉电压转换电路的常见故障及检测维修
6.微波炉?；ぷ爸玫募觳庥胛?br />
7.微波炉常见故障的检测及维修
模块八、洗碗机控制系统实训主体?？?br />
1.洗碗机主要元器件，控制芯片，显示器件的认识与检测
3.洗碗机工作原理分析
4.洗碗机水位开关故障及检测维修
5.门开关损坏故障与检测维修
6.碗不干故障及检测维修
7.洗碗机程序损坏的检测与维修
8.洗碗机水泵不运行故障的检测及维修
?？榫拧?.1功放系统控制效果实训主体?？?br />
1.功放系统主要元器件，控制芯片，扬声器认识与检测
2.功放系统工作原理与安装调试操作
3.功放系统故障及检测维修
4.左右主声道故障与检测维修
5.功放电源故障及检测维修
6.环绕声损坏的检测与维修
7.中置故障的检测及维修
?？槭?、洗衣机控制系统实训主体模块
1. 全自动洗衣机常用元器件、传感器及控制芯片的认识和检测
2. 全自动洗衣机电路控制原理的认识
3. 进水、排水常见故障的检测和排除
4. 洗涤、脱水常见故障的检测和排除
5. 全自动洗衣机程控器的检测
6. 电机及电机控制故障的检测和排除
7. 集成控制电路检测和故障分析排除
二、技术性能
1. 输入电源：单相三线制 AC220V ± 10% 50HZ
2. 工作环境：温度 -10 ℃ ～ + 40 ℃ 相对湿度＜ 85% （ 25 ℃ ）
3. 整机容量：＜ 500VA
4. 安全?；ぃ憾鞯缌?le; 30mA 、动作时间≤ 0.1s
5. 外形尺寸：180cm ×70cm × 180cm
三、主要功能：
装置可完成：液晶电视/高清EVD机/变频空调/智能冰箱/智能热水器/电磁炉/智能电饭锅/5.1功放家庭影院/全自动洗衣机/微波炉的整机结构、工作原理、工序指示、电压监测、实验测量、波形测试、检修测试、实验模拟、故障演试、功能测试、工厂调试、点屏实训、配板实操、检修实训、故障排除、考核系统竞赛等直观项目教学实验实训项目。
四、产品概述
家电维修综合实验台，是根据中华人民共和国劳动和社会保障部发布的《“家用电子产品维修工”职业技能实训和鉴定设备技术规范》，按照职业教育的教学和实训要求而研发的产品，适合高职院校、职业学校的应用电子技术、电子电器应用与维修等专业的电视机原理与维修、家用电子产品原理与维修等课程的实训教学。
本实验平台应用领域：国家示范性中等高等职业院校电子技术项目建设开发、高级技工学校电子技术项目建设开发、电子教学实验实训室建设、家电维修一体化教学实施、家用电器类维修实操，以及中级、高级工的技能鉴定考核。
五、彩色信号发生器：
1、 输出信号频率范围：第 12 频道 2、电视信号形式：分为圆、点、格、黑白格、彩色、单色等 16 种形式，可通过按键直接选择3、 输出信号：有视频、伴音（中频 6.5M ）、射频输出接口） 4 、信号制式： PAL-D/K
六、智能实训考核系统
(1) 计算机可以监控 1-126 台家用电器智能考核台
(2) 具有发卷功能
(3) 具有收卷功能
(4) 具有单台和全部实验台清零功能
(5) 具有自动检测各家用电器考核台的通讯联机情况
(6) 可以生成学生个人成绩单
(7) 可以对学生考核情况进行统计、分析
(8) 设有进入系统密码，进入系统后能够修改密码
(9) 具有打印功能
(10) 具有答题次数限制功能
(11) 学生台配智能答题器，学生可以通过答题器与都师进行数据交换
七、设备主要配置与配用仪表清单：
序号
名称
数量
单位
备注
1.
22寸高清液晶显示屏
套
2.
铁质双层亚光喷塑实验台
1
台
3.
液晶电视检测实验板挂箱
2
块
4.
变频空调系统教学实训主体挂箱
1
套
5.
智能冰箱控制系统实训主体挂箱
1
套
6.
家用热水器控制系统实训主体挂箱
1
套
7.
电磁炉控制系统实训主体挂箱
1
套
8.
电饭煲控制系统实训主体挂箱
1
套
9.
微波炉控制系统实训主体挂箱
1
套
10.
洗碗机控制系统实训主体挂箱
1
套
11.
5.1功放系统控制效果实训主体挂箱
1
套
12.
全自动洗衣机控制系统实训主体挂箱
1
套
13.
防静电烙铁
2
把
14.
彩色电视信号发生器
1
台
内置安装在实验台内
15.
BVG热风焊台
1
台
内置安装在实验台内
16.
数字万用表
1
台
内置安装在实验台内
17.
优质螺丝刀
10
把
+/-字组合全套
18.
5.1扬声器
5
个
内置安装在实验台内
19.
智能故障设置考核答题器
1
套
内置安装在实验台内
20.
设备操作指导书
1
本
