一、概述
气动实验台是根据《液压与气压传动》、《气动控制技术》等通用教材内容要求，参考广大师生的建议，精心设计而成。该系统除了可以进行常规的气动基本控制回路实验外，还可进行模拟气动控制技术应用实验、气动技术课程设计，以及可编程序控制器 （plc）学习及其基本应用实验等，是机电完美结合的典型实验设备。
气动实训设备适应于大中专院校、技校、职业学校中的机械工程、机电一体化、自动化专业开设《液压与气压传动》、《气动控制技术》、《 PLC可编程序控制器原理及应用》等相关课程的教学实验，同时也可作为机、电、气一体化的综合实验台。学生通过实际操作实验及课程设计，可以准确、形象、深入地了解、掌握气动元件的结构、气动回路的控制原理及设计方法等。以及掌握PLC可编程序控制器的功能，控制原理及编程技巧等。
二、主要技术参数
1、输入电源：220V±l0%，50Hz；
2、装置容量：≤1kVA；
3、工作环境温度：－5℃～40℃；
4、工作湿度：≤90%(40℃时)；
5、外形尺寸：1500mm×650mm×1750mm
6、静音空气压缩机：工作电源：AC220V；电机功率：250W公称容量10L；额定输出气压1Mpa
7、PLC主机?？椋褐骰∮萌釬X2N-32MR，18路开关量输入，14路继电输出。
8、配有控制?？椋旱缭茨？?，PLC控制模块，继电器控制模块，控制按钮?？椋懒⒛？榈?。
9、实训装置外型尺寸：1500mm×650mm×1750mm
三、主要特点

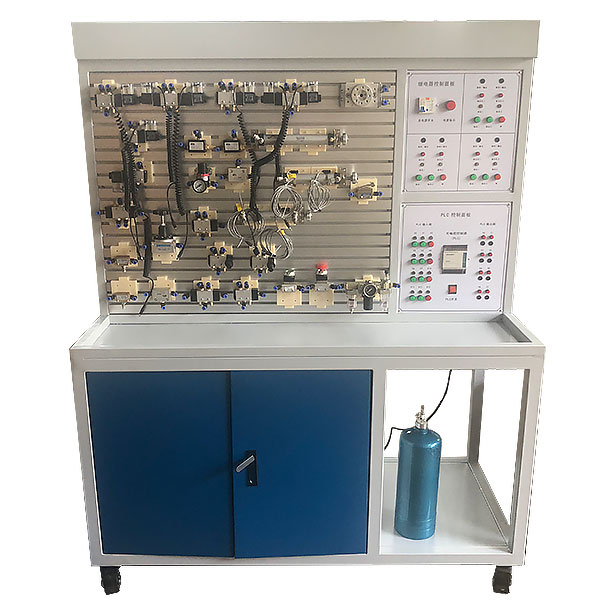

1、气动与PLC实训装置主要由实训桌及实训台、气动元件和电气控制器件、可编程控制器（PLC）等组件组成。
2、实训桌、实训台为铁质双层亚光密纹喷塑结构，实训桌柜内存放液压元件等。
3、各个气动元件成独立?？?，且装有带弹性插脚底板，可方便、随意地将元件安放在实训面板（面板带“T”沟槽形式的铝合金型材结构）上?；芈反罱硬捎每旎唤油?，布局灵活，拆接方便快捷。
4、采用静音空压机，为实训室提供一个较好的实训环境。
5、实训气源压力低，系统额定压力为0.8Mpa，电气控制采用低电压直流24V电源；实训气路、控制电路安全可靠，设有手控、气控、电控等控制功能。
6、实训控制单元可以采用独立的继电器控制单元进行电气控制，也可以采用PLC控制，通过比较，突出PLC可编序控制的优越性和先进性，加深对PLC编程器的了解与掌握。
7、该装置集各种真实的气动元件，继电器控制单元、PLC编程及监控技术于一体，功能强大，适应范围广。
8、液压气压传动设计与控制虚拟仿真软件
本软件基于unity3d开发，软件采用三维漫游的形式，可通过键盘控制移动，鼠标控制镜头方向，界面设有首页、帮助、全屏、元件认知、回路搭建、关键元件测试、典型系统测试界面。
1.元件识别采用了自动播放的形式，介绍了设备上的邮箱、液位计、油泵机组（此处介绍弹出液压符号、原理与介绍，点击确定进入下一项介绍）、阀架、压力表、传感器等
2.元件拆装分为学习模式与考核模式，内置电磁换向阀、板式溢流阀、柱塞泵、过滤阀、电液伺服阀，学习模式中提示拆卸顺序，高亮显示，考核模式时拆卸与安装均无提示，拆装顺序出错时，将不能再进行下一步的拆装。工具栏内设有可拖拽的密封件、泵、阀、滤油器、六角扳手、管钳、活扳手、呆扳手、M5螺丝。
3.液压元件构建设有单向阀（液控、锥阀芯、球阀芯）、换向阀主体结构（O型、Y型、H型）、液压缸（拼装柱塞、双作用单出杆、双作用双出杆、单作用双出杆、单作用单出杆）等的构建，每种构建实验都采用了图形化的方式，通过拖拽设定好的图形，进行构建，图形库中有混淆图形。
4.液压选型是通过液压原理图，然后选择泵的公称排量（12项，含11项混淆项）和压力等级（5项，含4项混淆项）、电磁溢流阀的选择（3项规格、3像压力等级、3项流量等级，均有混淆项）、滤油器的选择（多项选择含混淆项）、伺服阀的选择（多项选择含混淆项）、选择错误系统将自动进行提示正确答案，选择完后根据提示拖拽相应的工具到高亮部位。
5.回路检查是通过选择正确的配件，包含密封圈的选择、检查阀门开关等。然后下一步骤进行开机，根据提示开机，开机后进入监控界面，根据提示逐一开启设备，提示的形式为文字与按钮高亮，
6.液压缸压力测试通过后台界面的测试按钮进入实验，逐步分为启动摩擦测试、启动摩擦力、参数设置、开始测试、绘制曲线、停止测试。
7.典型系统测试分试运行、阶段响应测试、频率响应测试。以上测试均为通过后台监控界面进行实验。
8.软件须能进行全方位旋转、放大、缩小观看其细节。且整体同一平台，不得以单独的资源展现。
四、气动基本实训回路
1、单作用气缸的换向回路
2、双作用气缸的换向回路
3、单作用气缸速度控制回路
4、双作用气缸单向调速回路
5、双作用气缸双向调速回路
6、速度换接回路
7、缓冲回路
8、二次压力控制回路
9、高低压转换回路
10、计数回路
11、延时回路
12、过载保护回路
13、互锁回路
14、单缸单往复控制回路
15、单缸连续往复动作回路
16、直线缸、旋转缸顺序动作回路
17、多缸顺序动作回路
18、双缸、同步动作回路
19、回缸联动回路
20、卸荷回路
21、或门型梭阀的应用回路
22、快速排气阀应用回路
五、气动PLC控制实训装置配置清单
|
序号 |
名称 |
型号 |
数量 |
备注 |
|
1 |
实训桌 |
|
1张 |
|
|
2 |
实训台 |
|
1台 |
|
|
3 |
PLC主机?？?/span> |
三菱FX2N-32MR |
1块 |
|
|
4 |
电源?？?/span> |
|
1块 |
|
|
5 |
继电器控制?？?/span> |
|
1块 |
|
|
6 |
PLC控制按钮?？?/span> |
|
1块 |
|
|
7 |
静音空气压缩机 |
|
1台 |
|
|
8 |
单作用缸 |
QGX25ⅹ100 |
1只 |
|
|
9 |
双作用缸 |
QGX25ⅹ100 |
2只 |
|
|
10 |
旋转气缸（透明） |
|
1只 |
|
|
11 |
三联件 |
AC2000 |
1只 |
|
|
12 |
减压阀（带压力表） |
AR2000 |
1只 |
|
|
13 |
手动换向阀4H210—08 |
|
1只 |
|
|
14 |
单电磁换向阀（二位三通） |
3V210-8 |
1只 |
|
|
15 |
单电磁换向阀（二位五通） |
4V210-8 |
2只 |
|
|
16 |
双电磁换向阀（二位五通） |
4V220-8 |
1只 |
|
|
17 |
双电磁换向阀（三位五通） |
4V230-8 |
1只 |
|
|
18 |
单气换向阀（二位五通） |
4A210-08 |
2只 |
|
|
19 |
双气换向阀（二位五通） |
4A210-08 |
2只 |
|
|
20 |
行程阀（机控） |
MOV-2 |
1只 |
|
|
21 |
行程阀（按钮） |
MOV-03 |
1只 |
|
|
22 |
行程阀（按钮带锁） |
MOV-03 |
1只 |
|
|
23 |
或门型梭阀 |
ST-02 |
2只 |
|
|
24 |
快速排气阀 |
1/4QE-02 |
2只 |
|
|
25 |
单向节流阀 |
RE-02 |
2只 |
|
|
26 |
单向节流阀（装在缸体上） |
JSC601 |
7只 |
|
|
27 |
单向阀 |
1/4 |
2只 |
|
|
28 |
顺序阀（透明） |
|
1只 |
|
|
29 |
气容 |
|
1只 |
|
|
30 |
电感传感器 |
|
2只 |
|
|
31 |
电容传感器 |
|
2只 |
|
|
32 |
三通（T型三通） |
Ø6 |
4只 |
|
|
33 |
三通（Y型减径三通） |
Ø8-Ø6 |
1只 |
|
|
34 |
四通 |
Ø6 |
2只 |
|
|
35 |
气管P |
U6ⅹ4 |
30米 |
|
|
36 |
行程开关（装在缸体上） |
|
2只 |
|
|
37 |
编程电缆（适配器） |
三菱 |
1条 |
|
|
38 |
工具箱 |
|
1个 |
|
|
39 |
内六角扳手 |
|
1套 |
|
|
40 |
螺丝刀 |
|
2把 |
|
|
41 |
剪刀 |
|
1把 |
|
|
42 |
活动板手 |
|
1把 |
|
|
43 |
尖嘴钳 |
|
1把 |
|
|
44 |
消声器（?。?/span> |
|
2只 |
|
|
45 |
消声器（大） |
|
1只 |
|
|
46 |
生料带 |
|
1个 |
|
|
47 |
气孔塞头 |
Ø6 |
10只 |
|
|
48 |
气动实训说明书 |
|
1册 |
|
|
49 |
PLC编程软件、程序 |
光盘 |
1盘 |
|
